Vortex 150 Mini Racing d’immersion RC

328
Vortex 150 Mini

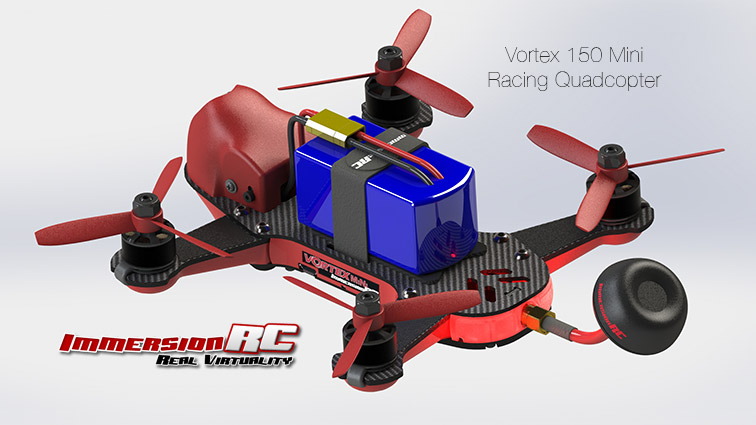

Vortex 150 Mini Racing Quadcopter immersion rc

Caractéristiques

Contrôleur de vol
IMU Invensense 6050, Gyro 3-axes, Accéléromètre 3-axes (SPI)
CPU Processeur ARM 32 bits STM32F303
Logiciel Compatible Cleanflight/Betaflight (avec version de l’API
correspondant à celle de l’OSD)

OSD
CPU Processeur 32-bit ARM STM32F373
Résolution 440H x 280V
Style Blanc, avec noir autour des pixels
Sortie Réglage des niveaux de noir et blanc programmables

Caractéristiques du transmetteur vidéo
Module transmetteur Custom Tramp HV, intégré sur la carte FC/OSD (Synergy)
Canaux 40 initialement, programmés via OSD
Bandes 5 dont ImmersionRC/FatShark et RaceBand
Fréquences, IRC/FS 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880 MHz *
Fréquences, RaceBand, CH1..8 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917 MHz *
Fréquences, Bande ‘A’ , CH1..8 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725 MHz *
Fréquences, Bande ‘B’, CH1..8 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866 MHz *
Fréquences, Bande ‘E’, CH1..8 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945 MHz *
Puissance de sortie 350mW +/- 1dB (la version EU du 150 Mini est limité à 25mW)
Audio Stereo, canal droit utilisé pour la télémétrie, canal gauche utilisé pour
le micro embarqué
Antenne recommandée SpiroNET Omni, Skew Planar, 4 pétales fournie

Motorisation
Hélice standard HQ 3030
Taille maximale d’hélice 3”
Moteurs OEM 1306-3100kV
Batterie recommandée 850mAh 4s 65C



Contrôleur moteur
Type ImmersionRC EzESC 16A
Courant 16A en continu, 20A en crête
Fonctions OneShot125, Multishot, et freinage moteur
Processeur 32-bit ARM utilisant un logiciel propre à ImmersionRC

Récepteur
Voies nécessaires Minimum absolu de quatre. Cinq recommandés pour interrupteur de
mode
Interfaces 3.3v-5v PPM Sum, SBUS, Spektrum, XBus, SumD, SumH
Alimentation récepteur +5V ou +3.3V @ 200mA max.

Caractéristiques de vol
Autonomie Variable selon la batterie et le style de vol
Portée maximale Fortement variable selon la batterie et le style de vol
Vitesse maximale A déterminer (Rapide!)

Masse et dimensions
Masse à l’expédition, ARF ~215g (249.99g avec une batterie 500mAh 4s)
Dimensions 155mm de diagonal entre les moteurs

Manuel

Vortex 150 Mini Guide de démarrage v1.0
